Сравнение материалов прокладок ГБЦ. Новый двойной усиленный материал World Gasket (DRM)

Тест проведен: 04/2024 | Ред. 12/2025

ЦЕЛЬ ТЕСТА

В компании World Gasket Ellegi инновации определяются потребностями наших партнеров. Ориентируясь на нужды и предложения клиентов, мы работаем над улучшением нашего материала типа "металл-бумага-металл" (sandwich / сэндвич), стремясь повысить его надежность и герметизирующие свойства на ремонтируемых двигателях.

Целью данной оценки является анализ механического поведения следующих материалов:

• 1. OE Caterpillar — оригинальные запчасти CAT, эталонный стандарт. Тестировано на 2 оригинальных деталях: 7N-8022 и 6I-3066.
• 2. Новый материал DRM от World Gasket.
• 3. Конкурент на вторичном рынке.

Тест фокусируется на:

• Сжимаемости: способность адаптироваться к неровностям поверхности.
• Упругом восстановлении: способность сохранять уплотнительную нагрузку со временем.
• Стабильности кривой: согласованности и равномерности в цикле нагрузки.

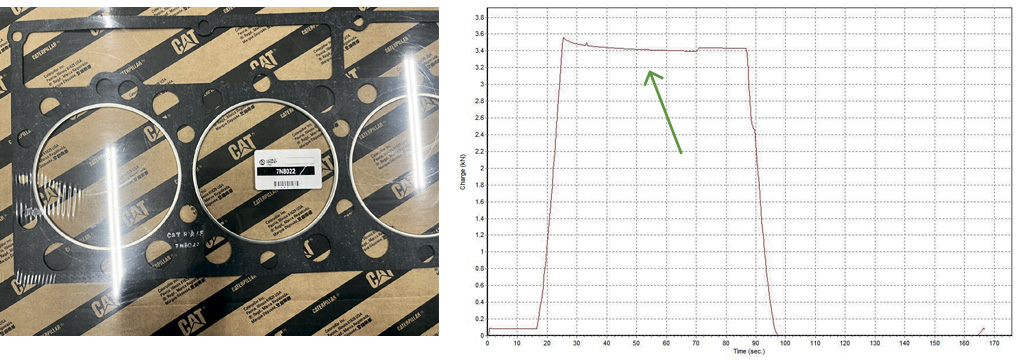

1. ОБРАЗЕЦ OE (оригинал): ПРОКЛАДКА 7N-8022

Ключевые наблюдения:

• Средне-низкая сжимаемость (≈8,4%) — жесткая, ригидная структура.
• Высокое упругое восстановление (≈82%) — обеспечивает возврат упругости и стабильную долгосрочную уплотнительную силу.
• Короткое и стабильное плато на графике с быстрой реакцией на нагрузку/разгрузку для высоконагруженных условий.

2. ОБРАЗЕЦ OE (оригинал): ПРОКЛАДКА 6I-3066

Ключевые наблюдения:

• Высокая сжимаемость (≈16%) — отличная адаптивность.
• Исключительное упругое восстановление (≈90%) — практически без постоянной деформации.
• Очень стабильное плато на графике — признак премиальных OEM-материалов.

Вывод по OE Caterpillar

Прокладки Caterpillar представляют наивысший уровень производительности в этой категории и служат ориентиром для нашей инженерии.

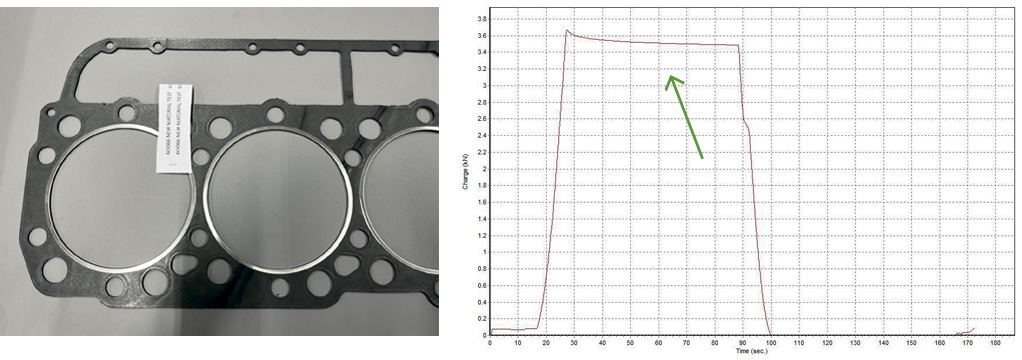

3. НОВЫЙ ДВОЙНОЙ УСИЛЕННЫЙ МАТЕРИАЛ WORLD GASKET (DRM)

Ключевые наблюдения:

• Контролируемая сжимаемость (≈10–11%), повышенное упругое восстановление (81%), очень низкая постоянная деформация.
• Плавное и стабильное плато — признак однородной и прочной структуры sandwich / сэндвич.
• Равномерное поведение по всему циклу нагрузки. Последовательный выпуск без коллапса или неравномерностей.

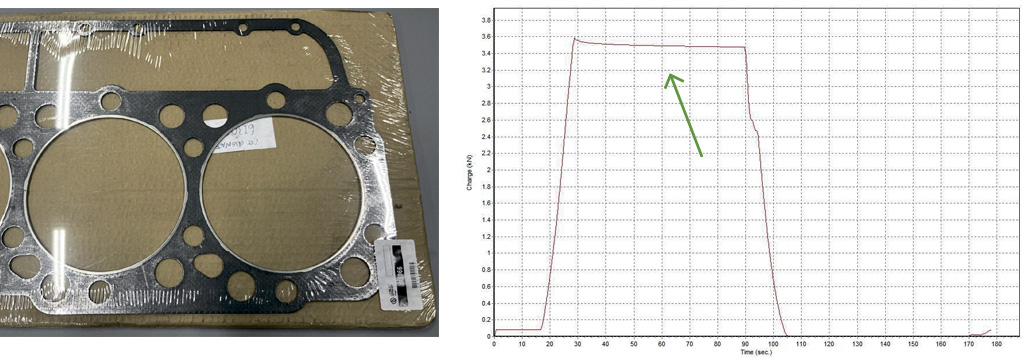

4. КОНКУРЕНТ НА ВТОРИЧНОМ РЫНКЕ

Ключевые наблюдения:

• Хорошая сжимаемость (≈12%) — обеспечивает адаптивность.
• Низкое упругое восстановление (≈64%) — повышенная постоянная деформация.
• Нестабильное плато — плохая согласованность внутренней структуры. Заметная потеря толщины после выпуска.
• Технический риск: Потенциальное прогрессирующее снижение уплотнительной нагрузки в эксплуатации, особенно в тяжелых условиях (время/температура).

World Gasket Ellegi — ваш надежный партнер в прокладках ГБЦ для тяжелой техники.

WORLD GASKET DRM против КОНКУРЕНТА

• +10% Выше упругого восстановления
• Меньшая потеря толщины после сжатия
• Стабильное механическое поведение
• Производительность уровня OEM по цене запчастей aftermarket

WORLD GASKET DRM против CATERPILLAR OE (оригинала)

Новый материал имеет исключительные показатели восстановления, как у оригинальной продукции CAT (≈ 80-90%), что делает его премиальным продуктом aftermarket (Премиум-аналог продукции Caterpillar).

World Gasket DRM разработан для долговечности, термической стабильности и надежного уплотнения в условиях тяжелых нагрузок. Он обеспечивает надежную альтернативу OEM-ориентированную с явными преимуществами производительности по сравнению с обычными решениями aftermarket.

КАК МЫ ЭТО ДЕЛАЕМ

Для дальнейшего улучшения механической стабильности и долгосрочной герметизирующей способности материал DRM эволюционирует от традиционной 3-слойной структуры к усиленной 5-слойной сэндвич-конструкции.

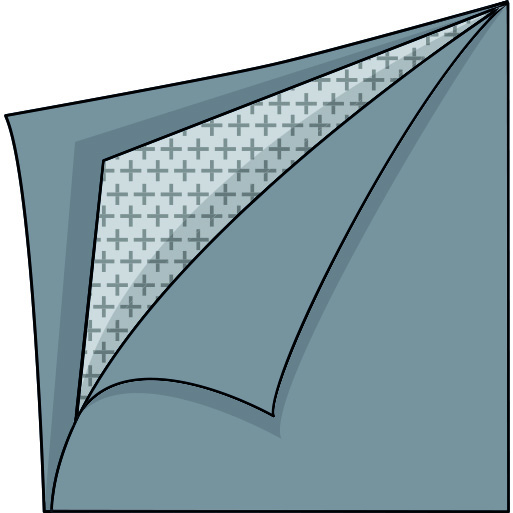

3-СЛОЙНАЯ КОНФИГУРАЦИЯ (БАЗОВАЯ) Графитированная специальная бумага для прокладки головки блока цилиндров с обеих сторон. Один перфорированный стальной сердечник. Функция: обеспечивает хорошую приспособляемость и базовый упругий отклик, подходит для стандартных применений.

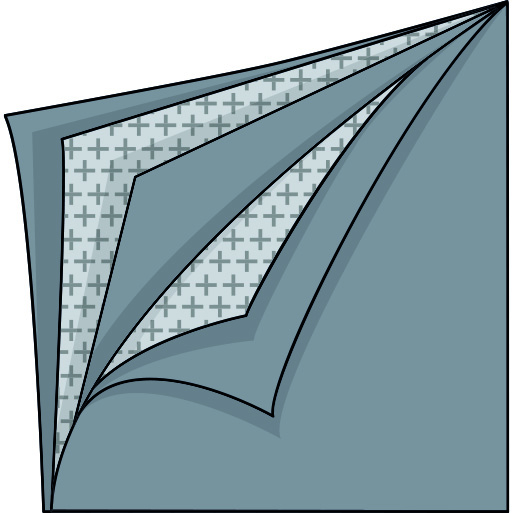

5-СЛОЙНАЯ КОНФИГУРАЦИЯ (УЛУЧШЕНИЕ DRM) Графитированная специальная бумага для прокладки головки блока цилиндров на внешних сторонах. Два перфорированных стальных слоя для структурного усиления. Центральная графитированная специальная бумага для прокладки головки блока цилиндров в качестве связующего. Получаемые преимущества: улучшенное распределение нагрузки по поверхности прокладки. Высокая структурная стабильность при высоких усилиях затяжки болтов. Сниженное постоянное растяжение после сжатия. Более контролируемое поведение сжатие–восстановление. Повышенная долговечность при термических и механических циклах.
